JH-30回柱绞车工作原理：

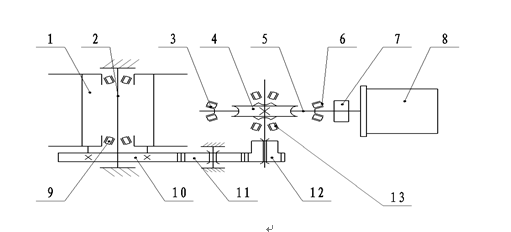

JH-30回柱绞车主要使用一级环面蜗杆蜗轮传动和一级渐开线圆柱齿轮传动。电机通过联轴器带动蜗杆旋转，通过蜗杆蜗轮减速和一级圆柱齿轮减速，将动力传递给卷筒，卷筒旋转收放缠绕在卷筒上的钢丝绳拖动支柱和运送物料。传动原理图如下：

1、卷筒；2、主轴；3、圆锥滚子轴承；4、蜗轮；5、蜗杆；6、圆锥滚子轴承；

7、联轴器；8、电动机；9、圆锥滚子轴承；10、大齿轮；11、过桥齿轮；12、小齿轮；13、圆锥滚子轴承

JH-30回柱绞车电器控制说明：

JH-30回柱绞车的电气控制是由矿用隔爆型真空可逆电磁起动器、矿用隔爆型控制按钮（正、反、停按钮）、YBK3矿用隔爆型三相异步电动机、矿用抗阻燃电缆等组成。矿用隔爆型可逆电磁起动器是由众多电器控制元件组成，并封闭在壳体内，其控制元件主要有：正反向转换接触器及其常开常闭触点、空气开关、熔断器、变压器、控制按钮、自锁机构等组成，控制回路的电压是由变压器变压成36V的安全电压，并由控制回路的控制元件而实现控制。操作控制按钮经电磁起动器的控制回路可实现控制电动机的正、反转及停止。YBK3矿用隔爆型三相异步电动机是JH-30回柱绞车的动力源，是将电能转换为机械能的源动机，经蜗杆蜗轮减速及一级渐开线外啮合齿轮传动，使得主轴卷筒旋转，卷筒的正、反向旋转从而实现缠绕钢丝绳与放绳。矿用抗阻燃电缆是接通电动机与电磁起动器，以及控制按钮与电磁起动器，是实现电能的传输。

JH-30回柱绞车工作中应遵守下列规定：

1、JH-30回柱绞车司机应集中精力，注意倾听信号。

2、支柱拉倒后，用反转电动机的方法实现回绳。

3、JH-30回柱绞车拉倒立柱后，要及时停止电动机转动，以防止卷筒乱绳。

4、JH-30回柱绞车工作时，注意整理钢丝绳，使其缠绕整齐，工作时钢丝绳不能全部放完，在滚筒上至少应保留三圈。

5、钢丝绳缠乱时，一定要停止电动机的转动后再处理，绝对禁止边运转边处理。

6、在操作JH-30回柱绞车过程中发现声音不正常以及轴承温度剧烈上升等异常情况，必须停车检查，排除故障后方可作业。

7、JH-30回柱绞车电机的温度不允许超过75℃,蜗轮减速箱润滑油的温度不允许超过70℃。

8、如果停车时间较长，应将电动机关闭。工作完毕，应切断电源。清除设备上杂物、灰尘。
