回柱绞车JH-14型结构说明：

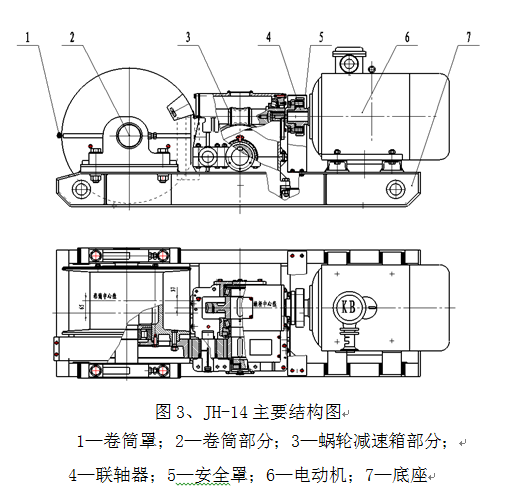

回柱绞车JH-14型由防爆电动机、一组斜齿轮、蜗轮减速器、过桥齿轮、传动齿轮，卷筒及底座等主要部分组成。

1、回柱绞车JH-14型电动机：YBK3矿用隔爆型三相异步电动机，是绞车的动力源。JH-14采用一级圆弧蜗杆蜗轮和一级齿轮变速方式

2、回柱绞车JH-14型卷筒部分

回柱绞车JH-14型卷筒部分主要由大齿轮与减速器过桥齿轮啮合被带动旋转方式，速度慢**安全。其主要结构由主轴、卷筒、大齿轮、轴承、支承座、（托架）等主要零件构成。

3、回柱绞车JH-14型弹性联轴器：

作用于电动机于蜗轮减速箱的蜗杆的传动连接传递。

主要由联轴节、通过联轴节的螺钉、弹性垫联接靠背轮而构成。（见图9）联轴节、靠背轮通过键分别联接在箱体部分的蜗杆轴和电动机上。

4、回柱绞车JH-14型底座

回柱绞车JH-14型底座是用槽钢、钢板焊接，呈长条形，雪橇状。卷筒部件、蜗轮减速机部件、电动机等部件，自左至右分别装在底座上形成一个整体。底座上焊有钢环，以便绞车在井下安装、固定及移动、拖运之用。

5、回柱绞车JH-14型刹车装置

回柱绞车JH-14型刹车装置安装在绞车底座上，作用于斜坡拖物停车后制动高速轴的联轴器，使绞车在停车后处于平稳和回溜现象。回柱绞车JH-14型刹车装置主要由刹车带、调节螺杆、叉头螺母、支架、固定板、手把等主要零件构成。
