JD-11.4型调度绞车 JD-1矿用调度绞车工作原理

JD-11.4型调度绞车，矿用调度绞车，11.4kw调度绞车，JD-1矿用调度绞车，调度绞车工作原理

JD-11.4型调度绞车即JD-1型调度绞车功率为11.4kw，外层钢丝绳静张力10kn，是用于调度车辆的一种绞车，常用于井下采区，煤仓及装车站调度室，牵引矿车，也可用于其他**牵引作业。JD-11.4型调度绞车工作机构为卷筒缠绕式，传动形式为行星齿轮传动。

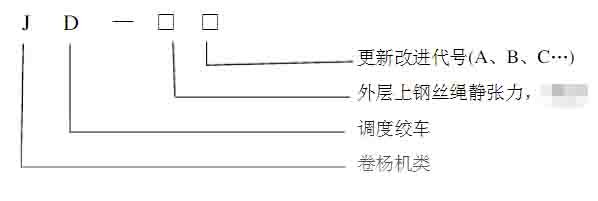

JD-11.4型调度绞车型号说明：

JD-11.4型调度绞车工作原理说明：

JD-11.4型调度绞车的电机齿轮与轴齿轮相连，轴齿轮带动小齿轮架上的三个小行星轮旋转，小行星轮与小内齿轮啮合，三个小行星轮除了做自转外，还要围绕轴齿轮公转，即带动了小齿轮架旋转，小齿轮架与双联齿轮相联，从而使双联齿轮旋转，于是带动大行星轮转动，此时可有下列三种状态：

1.如果左刹车闸刹住卷筒，右刹车闸松开，大内齿轮因与卷筒相联接，故不旋转，大行星轮 除做自传外，还要公转，同时通过大齿轮架带动右刹车制动轮旋转，重物因卷筒静止，被停留在某一位置，此为停止状态。

2.如果左刹车闸松开，右刹车闸刹住制动轮，大行星轮只有自转，通过大内齿轮带动卷筒旋 转起来，即可进行牵引，此时称为工作状态。

3.如果开启电机使电机反转，称为工作下放状态。在起动和停止时，以及在重物下放中为调节卷筒转速，可利用两刹车装置交替刹紧和松开进行调节。

JD-11.4型调度绞车特点

JD-11.4型调度绞车电动机内齿轮传动型调度绞车的电动机系专用隔爆型三相异步电动机。电动机的前端盖由铸钢制成，为电动机的一个组成部分，也是绞车滚筒的一个支承点。电动机机壳经过0. 8MPa压力的水压试验及隔爆试验( 配套使用隔爆型电动机必须要有在有效期内的安标证)。

JD-11.4型调度绞车配套电动机型号 :YBJ11.4—4;筒装置卷筒装置机构采用NGW型2HK行星齿轮传动机构，内齿轮空转时绞车不工作，操作手柄使内齿轮由空转速度慢慢降为零时，滚筒速度则由零慢慢升到工作速度，JD-11.4型调度绞车实现慢速启动。
