泰安市宇成矿用设备有限公司所生产的调度绞车具有防爆性能,是有效期内的《矿用产品安全标志证书》的产品，主要用于煤尘及瓦斯的矿井中。防爆性能好，可放心使用。

JD-0.5调度绞车结构：

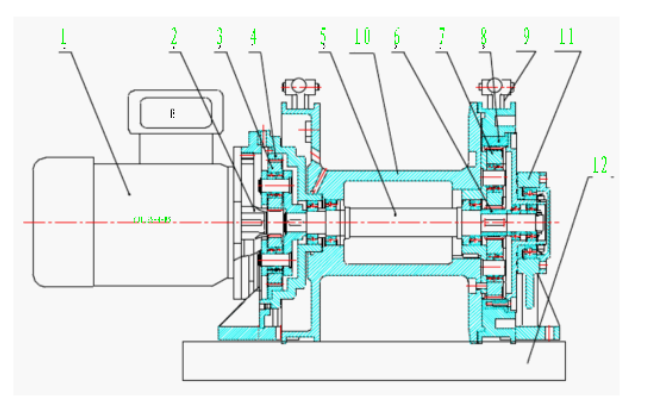

JD-0.5调度绞车主要由防爆电动机，减速装置，综合式制动闸，滚筒装置，综合式工作闸，底座等六部分组成。如下图：

1—电动机；2—电机齿轮；3—第一级行星齿轮；4—第一级内齿轮圈；5—传动主轴；6—第二级中心齿轮套；7—第二级行星齿轮；8—第二级内齿轮圈；9—刹车装置；10—卷筒；11—轴承座；12—底座

JD-0.5调度绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。两组内齿轮副装在卷筒内，电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另一小内齿轮，再传递到大连轴齿。大连轴齿与大行星齿合，带动行星机构转动。

JD-0.5调度绞车工作条件:

1.环境温度－10 ～40℃

2.环境相对湿度不超过95%（25℃）

3.海拔高度在2000m以下。

4.周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。 

JD-0.5调度绞车可用于矿井中、井底车场、中间巷道、采区运输巷编组矿车,掘进头调度矿车。也可供矿山地面,冶金矿场建筑I地进行地面**搬运工作。
